利達火災自動報警控制系統
利達J-SA P-M-LD2000E-A手動火災報警按鈕
文章來自：利達消防設備 發布時間：2016-11-26 16:01
一、利達J-SA P-M-LD2000E-A手動火災報警按鈕介紹
J-SAP-M-LD2000E-A手動火災報警按鈕與E/EN系列火災報警控制器配合使用，采用電子編碼，占有一個地址點，發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心聯系，此手動火災報警按鈕經公安部消防產品合格評定中心及--消防電子產品質量監督檢驗中心按照GB19880-2005《手動火災報警按鈕》、GB/T19001-2000《質量管理體系 要求》檢驗和審核，符合認證要求，取得消防產品3C認證。
二、利達J-SA P-M-LD2000E-A手動火災報警按鈕功能
★ 二總線、無極性。
★ 采用專用嵌入式MCU技術。
★ 采用電子編碼方式，通過編碼器或控制器讀/寫地址。
★ 可以進行手動復位。
★ 占用一個地址點，可以同其它總線設備混合編址。
★ 備有一組無源常開接點輸出。
★ 備有消防電話接口，配合電話手柄使用。

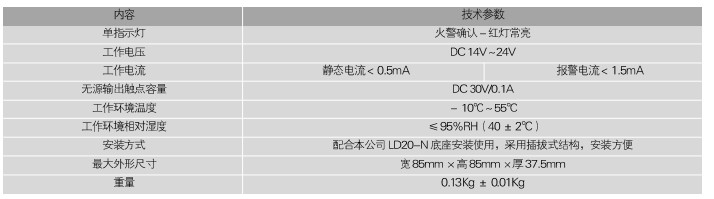

三、利達J-SA P-M-LD2000E-A手動火災報警按鈕主要技術指標

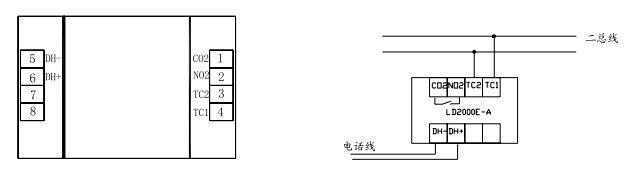

四、利達J-SA P-M-LD2000E-A手動火災報警按鈕端子圖與接線圖示例
安裝步驟:
*固定底座:將導線盡底殼背面穿過圓孔，用合適的自攻螺鍘巴底座固定在墻面。
*接線:剪、剝導線后按上圖接線圖所示將各導線與相應端子正確連接。
*系統接線查驗后，將“按鈕部分”插到底座里，拼安壓使兩部分扣緊合縫。
布線要求:
*二總線宜選用截面積不小于1.0平方毫米阻燃雙色雙絞銅線(ZR一RVS2 x 1.0mm2)或選用截面積不小于1.0平方毫米的阻燃銅芯電纜(ZR-KW2x1.0mm2)，耐壓≥250V。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。

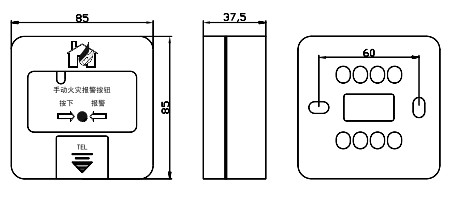

五、利達J-SA P-M-LD2000E-A手動火災報警按鈕結構與安裝尺寸圖
